Qu’est-ce que c’est ?

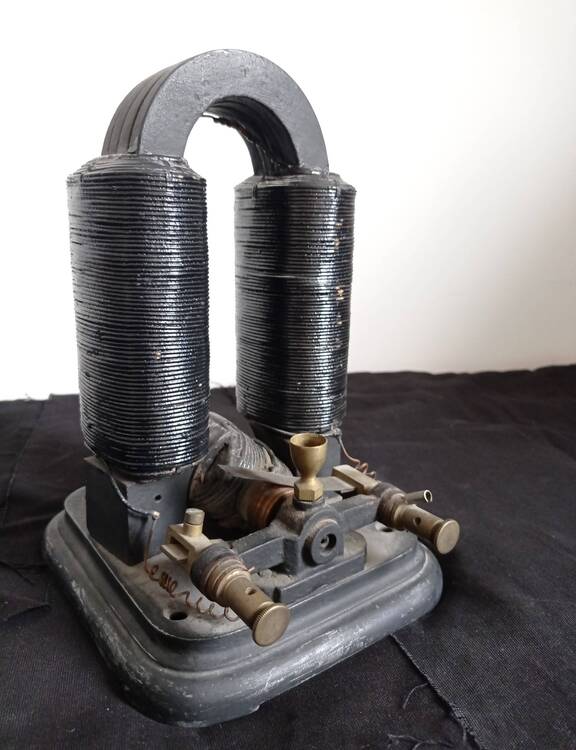

Cet objet est une machine à courant continu. Cette machine convertit l’énergie
électrique en énergie mécanique. C’est un convertisseur électromécanique.
Cette machine est composée de plusieurs pièces :
• Les deux bobines, formant le stator fixe. Lorsqu’elles sont alimentées
par un courant électrique, elles produisent un champ magnétique.
• Le support de toutes les pièces, qu’on appelle le bâti.
• Un dernier ensemble permet à la machine de fonctionner, c’est le rotor. Il
est composé d’un noyau magnétique se trouvant entre les bobines. C’est l’induit
mobile. L’induit tourne autour d’un axe de rotation. À une extrémité de l’axe
se trouve l’ensemble de collecteurs-balais. On le reconnaît au deux lamelles
métalliques. L’autre extrémité de l’axe, il y a une poulie de transmission sur
laquelle on installe une courroie plate.

Comment ça fonctionne ?

Les machines à courant continu peuvent fonctionner de 2 façons différentes.
Si la machine convertit de l’énergie électrique en énergie mécanique, elle
fonctionne comme un moteur. Si elle convertit de l’énergie mécanique en
énergie électrique elle fonctionne comme un générateur.
En fonctionnement moteur, les bobines sont alimentées en courant continu
et induisent un champ magnétique. Ce champ magnétique met en rotation
l’induit. La rotation de l’axe emporte la courroie plate et crée un mouvement
mécanique.
En fonctionnement générateur, à l’inverse l’énergie mécanique arrive par la
courroie plate qui met en rotation l’induit mobile. Sa rotation engendre une
friction au niveau des balais. L’ensemble de collecteurs-balais récupère le
courant alternatif créé par la friction et le transforme en courant continu.
